MF

176系列-測量顯微鏡

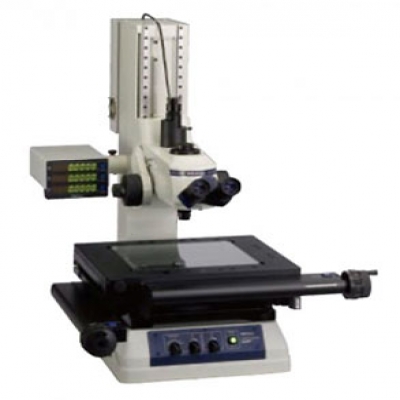

日本三豐品牌 MITUTOYO 176-345 顯微鏡

MF測量顯微鏡具有可擴展性，如與三豐Vision Unit一起使用可提高其性能，或者可在PC中進行數據管理，從而確提高效率。

特點：

1、觀察所得為清晰無閃光正像，且視場開闊。

2、測量精度在同類設備中最高（符合JIS B 7153標準）。

3、ML系列，專門為MF系列設計的高-NA目標（長工作距離型）。

4、照明裝置（反射/透射）可選用高亮度LED燈泡或鹵素?zé)襞荩ū剡x）。

5、利用可變孔徑光闌即光圈（反射/透射）可在無光衍射時進行觀察測量。

6、各類標準工作臺的尺寸最大達到400×200mm。

7、快速釋放裝置便于在測量工件大或測量工件數量多時快速移動工作臺。

8、粗調/細調給進手柄兩端均按標準裝配，便于精確聚焦與觀察測量，不受用左手或右手習慣的影響。

9、高倍放大目鏡，觀察倍數高達2000X。

10、標準測量顯微鏡，配有種類繁多的可選附件，包括Visio Unit影像裝置與各種CCD數碼相機。

可選XY工作臺類型：

技術參數：

觀察圖像：正像

光管（選件）：單目目鏡或雙目目鏡（俯角:25°），十字投影法，帶有TV插板，光通比（目鏡/TV插板:50/50）

角度分度值：范圍360°，最小讀數：6´（使用游標）

目鏡（選件）：10X,15X, 20X

物鏡：3X（375-037）,W.D:72.5mm 可選: 1X, 5X, 10X，20X,50X, 100X

透射照明

光源：鹵素?zé)襞荩?2V,50W）

光學系統：帶有可調整光圈的遠心照明系統

功能：光強度可調，無級亮度調節

表面照明

光源：鹵素?zé)襞荩?2V,150W）

光學系統：帶有可調整光圈的科勒照明系統

功能：光強度可調，無級亮度調節

顯示裝置

軸數：2軸（MF-A型）或3軸（MF-B型）

分辨率：0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″

功能：調零,方向轉換，數據輸出（通過RS-232C接口）

電源：100/110/120/220/240V AC, 50/60Hz

重量：65.5kg(505C,1010C)/69.5kg(2010C)/130kg(2017C)/138kg(3017C)/144kg(4020C)

3X目鏡分劃板：

12AAG838(12AAG878)：十字線(7µm寬)

12AAG836(12AAG877)：十字線(5µm寬)

12AAG873(12AAG876)：十字線(3µm寬)

12AAG839(12AAG879)：十字線和45°角

12AAG840(12AAG880)：十字線分劃板和60°角

12AAG841(12AAG881)：蔡氏型圖

12AAG842*：20mm讀數尺（分度值0.1mm）

12AAG843*：同心圓（Φ1.2-Φ18mm）

12AAG844*：10mm讀數尺（分度值0.1mm）

12AAG845*：5mm讀數尺（分度值0.05mm）

12AAG846*：10×10mm網格線（最小1mm）

12AAG847*：公制螺紋（P=0.25-1.0）

12AAG848*：公制螺紋（P=1.25-2.0）

12AAG849*：漸開線齒輪（14.5°），模數=0.1-1.0

12AAG850*：漸開線齒輪（20°），模數=0.1-1.0

12AAG851*：統一標準螺紋（80-28TPI）

12AAG852*：統一標準螺紋（24-14TPI）

12AAG853*：統一標準螺紋（13-10TPI）

12AAG854*：同心圓（Φ0.1″-Φ2″）

( )：適于MF-U型，*：兼容MF/MF-U提供分劃板插板

選件：

176-392：10X單目目鏡

176-393：10X雙目目鏡套裝

378-856：10X目鏡套裝（視場范圍24mm）

378-857：15X目鏡套裝（視場范圍16mm）

378-858：20X目鏡套裝（視場范圍12mm）

375-043：量角目鏡（10X）

176-313：數顯量角目鏡（10X）

375-036-2：1X物鏡（W.D.:61mm,N.A.:0.03）

375-037-1：3X物鏡（W.D.:77mm,N.A.:0.09）

375-034-1：5X物鏡（W.D.:61mm,N.A.:0.13）

375-039：10X物鏡（W.D.:51mm,N.A.:0.21）

375-051：20X物鏡（W.D.:20mm,N.A.:0.42）

375-052：50X物鏡（W.D.:13mm,N.A.:0.55）

375-053：100X物鏡（W.D.:6mm,N.A.:0.7）

176-314-1：滑動型物鏡轉換器（2-mount,parfocal）

176-314-2：滑動型物鏡轉換器（2-mount,mag.adjusted）

12AAA643：ND2型彩色濾光片（透射/表面）

12AAA644：ND8型彩色濾光片（透射/表面）

12AAA645：GIF型濾光片（透射/表面）

12AAA646：LB80型彩色濾光片（透射/表面）

375-054：0.5X相機轉向鏡（帶有C-mount適配器）

970441：C-mount適配器

513667：鹵素?zé)襞荩?4V,50W）

12BAB345：鹵素?zé)襞荩ㄩL使用壽命型，24V,50W）

175-308：防震臺架

176-309：安裝臺架

375-056：讀數尺

12AAA165：鏡頭清洗工具

12AAA846：腳踏開關

照明元件

176-351-6：斜面表面照明裝置

176-367-2：LED環形照明裝置

176-343：雙光纖照明裝置

176-366：環形光纖照明裝置

12AAG806：GIF型彩色濾光片（適于光纖照明裝置）

12AAG807：LB80型彩色濾光片（適于光纖照明裝置）

固定和工作臺附件

172-197：旋轉式中心支架*（最大工件直徑:80mm）

172-378：帶有夾鉗的V型塊*（最大工件直徑:25mm）

176-107：帶有夾鉗支架*

176-305：帶有微調旋鈕的旋轉工作臺，適用于505C/1010C/2010C型號

176-306：帶有微調旋鈕的旋轉工作臺，適用于2017C/3017C/4020C型號

*2010B型號需要與固定適配器（176-310）配合使用，2017B/3017B/4020B型號需要與固定適配器（176-304）配合使用

性能參數：

型號（XY工作臺尺寸）

505C

1010C

2010C

2017C

3017C

4020C

貨號*

MF-A

176-661*

176-662*

176-663*

176-664*

176-665*

176-666*

MF-B

176-681*

176-682*

176-683*

176-684*

176-685*

176-686*

XY工作臺行程范圍

50×50mm

100×100mm

200×100mm

200×170mm

300×170mm

400×200mm

Z軸移動范圍

150mm

150mm

150mm

220mm

220mm

220mm

調焦方式

手動調焦（粗調焦:30mm/rev.,微調焦:0.2mm/rev.）

測量方式

線性編碼器（2軸型:X/Y軸，3軸型:X/Y/Z軸）

分辨率（可轉換）

0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″

測量精度（20℃時）

XY軸：（2.2+0.02L）µm,L為無負載測量長度,JIS B 7153

指示精度（20℃時）

Z軸：（5+0.04L）µm，L為測量長度

浮動功能

帶有快速釋放功能的X和Y軸

XY工作臺臺面尺寸

280×280mm

280×280mm

350×280mm

410×342mm

510×342mm

610×342mm

載物玻璃有效尺寸

180×180mm

180×180mm

250×150mm

270×240mm

370×240mm

440×240mm

旋轉功能

——

——

——

±5°(左)

±5°(左)

±3°(左)

臺面最大承重

10kg

10kg

10kg

20kg

20kg

15kg

最大工件高度

150mm

150mm

150mm

220mm

220mm

220mm

*在貨號后加上以下后綴(如:176-661-10)：-10適于英國手動用戶11適于中國手動用戶，無后綴適于日本手動用戶

可選設備類型

設備類型

MF-A

MF-B

測量系統

X軸和Y軸（2軸型）

X,Y和Z軸（3軸型）

照明裝置：

合適的照明裝置

發光二極管

鹵素?zé)?br/>
貨號

176-345*

176-347*

*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣,D適于CEE,DC適于CCC,E適于BS,K適于EK，無后綴適于JIS/100V

尺寸圖片：單位
