PJ-A3000

302系列-投影儀

日本三豐品牌 MITUTOYO 302-705 投影儀

特點：

1、PJ-A3000A系列投影儀大小適中，具有多功能且易于操作。

2、清晰的數顯XY計數器裝于量角器屏幕下方，便于讀數。

3、數顯讀數的測角投影屏幕易于進行角度測量。

技術參數：

投影圖像：倒像

投影屏幕

有效直徑：315mm（12.4″）

屏幕材料：精細磨砂玻璃

屏幕旋轉：±360°，微調和夾緊

角度分度值：數顯計數器（LED），分辨率：1´或0.01°（可轉換），范圍：±370°，ABS/INC模式轉換，調零

參考線：十字交叉細線

投影鏡頭：10X（172-202）可選：20X,50X,100X

放大精度

輪廓照明：±0.1%以下

表面照明：±0.15%以下

最大工件高度：參見投影能力（H）以下

輪廓照明

光源：鹵素?zé)襞荩?4V,150W）

光學系統：遠心系統

功能：2-step高/低亮度轉換、吸熱光片、冷卻風扇

表面照明

光源：鹵素?zé)襞荩?4V,150W）

光學系統：可調聚光鏡垂直照明

功能：吸熱光片、冷卻風扇

調焦：手動調焦

分辨率：0.001mm或.0001″/0.001mm（.00005″/0.001mm:數顯微分頭）

電源：100-240V AC,50/60Hz

重量：105kg-140kg

投影能力：

倍率

10X

20X

50X

100X

視場范圍

Φ31.5

Φ15.7

Φ6.3

Φ3.1

W

66(20)

32.5(2)

12.6

5

H -50型號*

123.5

123.5

123.5

123.5

-100型號

91

91

91

91

-150型號

103.5

103.5

103.5

103.5

200型號

92.5

92.5

92.5

92.5

D -50型號

224(198)

87(61)

27

10

-100型號

182

87(61)

27

10

-150型號

207(198)

87(61)

27

10

200型號

185

87(61)

27

10

( ):使用表面照明 *包括PJ-A3000

選件：

172-203：20X投影鏡頭組

172-204：50X投影鏡頭

172-207：100X投影鏡頭

172-229：10X鏡頭的斜面照明反光鏡

172-230：20X鏡頭的斜面照明反光鏡

172-116：標準刻度尺（50mm）

172-117：標準刻度尺（2″）

172-118：讀數尺（200mm）

172-161：讀數尺（300mm）

172-119：讀數尺（8″）

172-162：讀數尺（12″）

932105：罩面圖套裝（12個）

172-160-2：綠色濾光片（用于PJ-A3000,-50型號）

172-160-3：綠色濾光片（用于-100，-150，,-200型號）

512305：鹵素?zé)襞荩?4V,150W）

965012：用于角度顯示輸出的SPC電纜（2m）

176-106：旋轉工作臺（有效直徑：66mm）

172-196：旋轉工作臺（有效直徑：100mm）

172-198：帶有微調旋鈕的旋轉臺（有效直徑：96mm）

176-105：旋轉工作臺（最在工件直徑：70mm）

172-197：旋轉工作臺（最在工件直徑：80mm）

176-107：帶夾鉗的支架

172-378：帶夾鉗的V型塊（最大工件直徑：25mm）

999678：固定裝置適配器

適用性

PJ-A3000,PJ-A3005R-50,PJ-A3005D-50/E

PJ-A3005F-150/E,PJ-A3010F-100/F,PJ-A3010F-200/E

176-106

√

——

172-196

——

√*

172-198

——

√*

176-105

√

√*

172-197

——

√*

176-107

√

√*

172-378

√

√*

*PJ-A3010F-200E 需與固定裝置適配器（999678）配合使用

性能參數：

型號

PJ-A3005R-50

PJ-A3005D-50

PJ-A3005D-50E

PJ-A3010F-100

PJ-A3010F-100F

貨號（公制型）

302-709*

302-704*

302-708*

302-703*

302-707*

貨號（英制/公制型）

302-719*

302-714*

302-718*

302-713*

——

XY工作臺行程范圍

50×50mm

50×50mm

50×50mm

100×100mm

100×100mm

測量方法

模擬微分頭

旋轉編碼器

旋轉編碼器

線性編碼器

線性編碼器

快速釋放機制

——

——

——

X和Y軸

X和Y軸

XY工作臺面尺寸

152×152mm

152×152mm

152×152mm

250×250mm

250×250mm

XY工作臺有效范圍

82×82mm

82×82mm

82×82mm

142×142mm

142×142mm

工作臺玻璃定貨號

380405

380405

380405

12BAE041

12BAE041

旋轉功能

——

——

——

——

——

最大工作臺載重

10kg

10kg

10kg

10kg

10kg

備注

帶有數顯計數器

——

不帶模擬計數器

——

不帶模擬計數器

型號

PJ-A3005F-150

PJ-A3005F-150E

PJ-A3010F-200

PJ-A3010F-200E

PJ-A3000

貨號（公制）

302-702*

302-706*

302-701*

302-705*

302-700*

貨號（英制/公制型）

302-712*

——

302-711*

——

——

XY工作行程范圍

150×50mm

150×50mm

200×100mm

200×100mm

Fixed

測量方法

線性編碼器

線性編碼器

線性編碼器

線性編碼器

——

快速釋放機制

X和Y軸

X和Y軸

X和Y軸

X和Y軸

——

XY工作臺面尺寸

280×152mm

280×152mm

380×250mm

380×250mm

160×145mm

XY工作臺有效范圍

185×84mm

185×84mm

266×170mm

266×170mm

Φ70mm

工作臺玻璃定貨號

381349

381349

382762

382762

200673

旋轉功能

——

——

±3°

±3°

——

最大工作臺載重

8kg

8kg

8kg

8kg

15kg

備注

——

不帶模擬計數器

——

不帶模擬計數器

不帶模擬計數器

*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V

尺寸圖片：單位

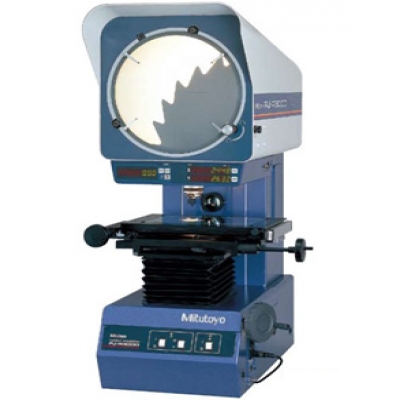

產品展示
