PJ-H30

303系列-投影儀

日本三豐品牌 MITUTOYO 303-705 投影儀

通過分離軸向移動，使XY工作臺在垂直方向上移動更穩定，PJ-H30系列投影儀具有（3+0.02L）µm的高測量精度；可通過手動或電動上、下調節屏幕微分頭實現聚焦。電動聚焦（PJ-H30D型）具有更高的操作性能。

特點：

1、新型帶有高NA鏡頭的光學系統在表面照明時可呈現更明亮、更清晰的屏幕圖像。

2、三鏡頭安裝標配一個10X鏡頭，此外有四種投影鏡頭（5X,20X,50X,100X）可供選擇。

可選設備類型：

設備類型

PJ-H30E

PJ-H30A

PJ-H30B

PJ-H30C

PJ-H30D

屏幕型號

固定屏幕

量角器屏幕

量角器屏幕

量角器屏幕

量角器屏幕

調焦

手動

手動

手動

電動

電動

邊緣探測系統

OPTOEYE(外部)

OPTOEYE(外部)

OPTOEYE(內置)

——

OPTOEYE(內置)

技術參數：

投影圖像：正像

投影屏幕

有效直徑：306mm（12″）

屏幕材料：精細磨砂玻璃

屏幕旋轉：±360°，微調和夾緊

角度分度值：數顯計數器（LED），分辨率：1´或0.01°（可轉換），范圍：±370°，ABS/INC模式轉換，調零

參考線：十字交叉細線

投影鏡頭：10X（172-472）可選：5X,20X,50X,100X

鏡頭安裝：3鏡頭旋轉盤

放大精度

輪廓照明：±0.1%以下

表面照明：±0.15%以下

最大工件高度：105mm

輪廓照明

光源：鹵素?zé)襞荩?4V,150W）

光學系統：縮放遠心系統

功能：無級亮度調節、吸熱光片、冷卻風扇

手動或電動調焦

分辨率：0.001mm或.0001″/0.001mm

電源：100-240V AC,50/60Hz

重量：176kg-212kg

投影能力：

單位

倍率

5X

10X

20X

50X

100X

視場范圍

Φ61.2

Φ30.6

Φ15.3

Φ6.12

Φ3.06

H

105

105

105

105

105

W

66

70.5

56.5

50

50

D

148

197

137

114

114

選件：

172-271：5X投影鏡頭組

172-473：20X投影鏡頭

172-474：50X投影鏡頭

172-475：100X投影鏡頭

172-116：標準刻度尺（50mm）

172-117：標準刻度尺（2″）

172-118：讀數尺（200mm）

172-161：讀數尺（300mm）

172-119：讀數尺（8″）

172-162：讀數尺（12″）

932105：罩面圖套裝（12個）

12AAG981：綠色濾光片

172-269：儀器放置臺

515530：鹵素?zé)襞荩?4V,150W）

172-198：帶有微調旋鈕的旋轉臺（有效直徑：96mm）

176-305：帶有微調旋鈕的旋轉臺（有效直徑：183mm）

172-306：帶有微調旋鈕旋轉臺（有效直徑：240mm）

172-198：帶有微調旋鈕的旋轉臺（有效直徑：96mm）

176-105：旋轉工作臺（最在工件直徑：70mm）

172-197：旋轉工作臺（最在工件直徑：80mm）

176-107：帶夾鉗的支架

172-378：帶夾鉗的V型塊（最大工件直徑：25mm）

176-317：固定裝置適配器

172-378：固定裝置適配器

適用性

XY工作臺尺寸

505 1010

505 1010 2010

2017 3017

172-198

√

√**

√***

176-305

——

√**

——

176-306

——

——

√***

176-105

√*

√**

√***

172-197

√*

√**

√***

176-107

√*

√**

√***

172-378

√*

√**

√***

*必須和旋轉工作臺（172-198）配合使用

**需與固定裝置適配器（176-317）配合使用

***需與固定裝置適配器（176-304）配合使用

性能參數：

型號（XY工作臺尺寸）

505B

1010B

2010B

2017B

3017B

貨號

PJ-H30E

303-701

303-702

303-703

303-704

303-705

PJ-H30A

303-711

303-712

303-713

303-714

303-715

PJ-H30B

303-721

303-722

303-723

303-724

303-725

PJ-H30C

303-741

303-742

303-743

303-744

303-745

PJ-H30D

303-731

303-732

303-733

303-734

303-735

XY工作臺行程范圍

50×50mm

100×100mm

200×100mm

200×170mm

300×170mm

精度（20℃時）

（3+0.02L）µm，L為測量長度

測量方法

線性編碼器

線性編碼器

線性編碼器

線性編碼器

線性編碼器

快速釋放機制

X和Y軸

X和Y軸

X和Y軸

X和Y軸

X和Y軸

XY工作臺面尺寸

300×240mm

300×240mm

350×280mm

410×342mm

510×342mm

XY工作臺有效范圍

180×150mm

180×150mm

250×150mm

270×240mm

370×240mm

工作臺玻璃定貨號

380412

380412

382762

12BAD363

12BAD330

旋轉功能

±3°

±3°

±3°

±5°

±5°

最大工作臺載重

10kg

10kg

10kg

20kg

20kg

備注

E型：帶有固定屏幕 A型：帶有量角器屏幕

B型：帶有量角器屏幕和內置OPTOEYE-200尋邊器

C型：帶有量角器屏幕和電動調焦

D型：帶有量角器屏幕，內置OPTOEYE-200邊緣傳感器和電動調焦

*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V

尺寸圖片：?jiǎn)挝唬╩m）

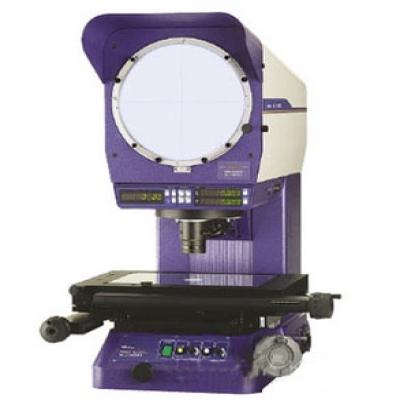

產品展示
