Contracer (輪廓測量儀) CV-3100/CV-4100

218系列-輪廓測量儀

日本三豐品牌 MITUTOYO 218-432 輪廓測量儀

特點：

1、大幅度提高了驅動速度（X軸：80mm/s，Z2軸：20mm/s），近一步降低了總測量時間。

2、為了在一定時段內維持儀器的直線度規格，三豐公司采用了具有極佳的耐摩擦性及穩定性的高硬度陶瓷導軌。

3、大量的外周設備選件CNC模式，從而可以很容易實現CNC測量。

4、驅動裝置（X軸）和立柱（Z2軸）中集成了高精度線性編碼器（Z2軸為ABS型），從而提高了在垂直方向持續自動測量小孔和不易定位工件的重復精度。

5、X軸精度：±（0.8+0.01L）µm，Z1軸精度：±（0.8+I0.5HI/25）µm*，針對高精度工件的測量所設計。 *CV-4100S4，H4,W4型 L為驅動長度，H為測量高度

6、CV-4100系列的驅動裝置集成了激光全息測微計檢測器，在Z軸（垂直方向）的窄/寬測量范圍內，提供卓越的精度和分辨率。

自動測量功能：

配備有大量支持CNC模式的外周設備選件，從而可實現自動測量功能。

技術參數：

X軸

測量范圍：100mm或200mm

分辨率：0. 05µm

檢測方法：線性編碼器

驅動速度：0-80mm/s外加手動

測量速度：0.02-5mm/s

測量方向：向前/向后

直線度： 0.8µm/100inch,2µm/200mm *以X軸為水平方向上

指示精度（20℃）：±（1+0.01L）µm (CV-3100S4,H4,W4)

±（0.8+0.01L）µm (CV-4100S4,H4,W4)

±（1+0.02L）µm (CV-3100S8,H8,W8)

±（0.8+0.02L）µm (CV-4100S8,H8,W8) *L=驅動長度

傾斜范圍： ±45°

Z2軸（立柱）

垂直移動：300mm或500mm

分辨率：1µm

檢測方法：ABSOLUTE線性編碼器

驅動速度：0-20mm/s外加手動

Z1軸（檢測器）：

測量范圍：±25mm

分辨率：0.2µm (CV-3100)或0.05 µm (CV-4100)

檢測方法：線性編碼器（CV-3100）,激光全息測微計（CV-4100）

指示精度（20℃）：±（2+I4HI/100）µm (CV-3100)

±（0.8+I0.5HI/05）µm (CV-4100) *H為水平位置上的測量高度

測針上/下運作：弧形運動

測針方向：向上/向下

測力： 30mN

跟蹤角度：向上77°，向下87°（根據表面粗糙度，使用標準單切面測針）

測針針尖：硬質合金針尖，半徑25µm

基座尺寸：（W×H）: 650×450mm或1000×450mm

基座材料：花崗巖

重量（主機）：140kg(S4),150kg(H4),220kg(W4), 140kg(S8),150kg(H8),220kg(W8)

控制裝置：14kg

遙控箱：0.9kg

電源：100-240VAC±10%,50/60Hz

能耗：400W（僅限主機）

批量校準功能：

使用專用校準規，可同時進行設備的Z軸增益，對稱及針尖半徑的校準。

性能參數：

型號

CV-3100S4

CV-3100H4

CV-3100W4

貨號

218-421*

218-422*

218-423*

貨號

218-431*

218-432*

218-433*

型號

CV-4100S4

CV-4100H4

CV-4100W4

貨號

218-461*

218-462*

218-463*

貨號

218-471*

218-472*

218-473*

X1軸測量范圍

100mm

100mm

100mm

垂直移動

300mm電動立柱

500mm電動立柱

500mm電動立柱

花崗巖基座尺寸（W×D）

600×450mm

600×450mm

1000×450mm

尺寸（主機W×D×H）

756×482×966mm

756×482×1166mm

1156×482×1176mm

重量（主機）

140kg

150kg

220kg

型號

CV-3100S8

CV-3100H8

CV-3100W8

貨號

218-426*

218-427*

218-428*

貨號

218-436*

218-437*

218-438*

型號

CV-4100S8

CV-4100H8

CV-4100W8

貨號

218-466*

218-467*

218-468*

貨號

218-476*

218-477*

218-478*

X1軸測量范圍

200mm

200mm

200mm

垂直移動

300mm電動立柱

500mm電動立柱

500mm電動立柱

花崗巖基座尺寸（W×D）

600×450mm

600×450mm

1000×450mm

尺寸（主機W×D×H）

766×482×966mm

768×482×1166mm

1166×482×1176mm

重量（主機）

145kg

155kg

220kg

*為區分交流電源電纜，在貨號后加上以下后綴：

A適于UL/CSA,C適于臺灣地區，D適于CEE,E適于BS,K適于EK，無后綴適于JIS/100V

各種符合測量要求的型號：

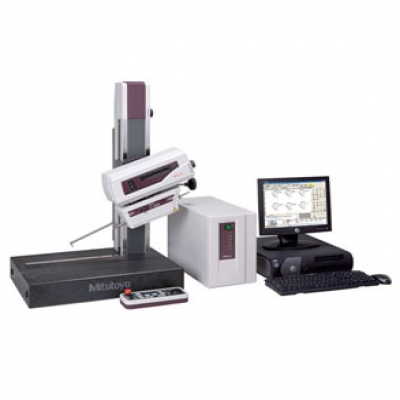

產品展示
