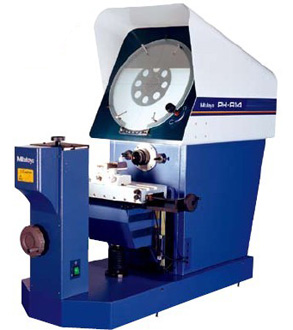

日本三豐品牌 MITUTOYO 172-810 投影儀

特點：

1、采用水平光學系統得臺式投影儀。

2、適于螺紋間距測量——工件旋轉時，圖像不會產生毛邊或扭曲。

3、日光屏顯示正像*。（*倒像：PH-14A）。

4、直徑為356mm的投影屏幕帶有十字交叉細線參考線，易于校正。

5、1´或0.01°數顯角度測量（PH-3515F）。

6、載重工件臺和光柵尺配合使用，確保快速、高精度測量。

7、內置XY計數器（PH-3515F）。

技術參數：

投影圖像：正像（倒像：PH-A14）

投影屏幕（選件）

有效直徑：356mm（14″）

屏幕材料：精細磨砂玻璃

屏幕旋轉：±360°，微調和夾緊

角度分度值：數顯計數器（LED）*，分辨率：1´或0.01°（可轉換），范圍：±370°，ABS/INC模式轉換，調零 [*游標尺(分度值: 1´):PH-A14]

參考線：十字交叉細線

投影鏡頭：10X[172-184(172-011:PH-A14)] 可選：5X, 20X,50X,100X（20X,50X,100X:PH-A14）

放大精度

輪廓照明：±0.1%以下

表面照明：±0.15%以下

最大工件高度：參見投影能力（H）以下

輪廓照明

光源：鹵素?zé)襞荩?4V,150W）

光學系統：遠心系統

功能：2-step高/低亮度轉換、吸熱光片、冷卻風扇

表面照明

光源：鹵素?zé)襞荩?4V,150W）（24V,150W：PH-A14）

光學系統：垂直照明

功能：可調冷凝鏡片、2-step高/低亮度轉換、吸熱光片、冷卻風扇

調焦：手動調焦

分辨率：0.001mm或.0001″/0.001mm（使用KA計數器選件:PH-A14）

電源：100-240V AC,50/60Hz

重量： 150kg(140kg:PH-A14)

投影能力：

PH-3515F 單位

倍率

5X

10X

20X

50X

100X

視場范圍

70.6

35.3

17.65

7.06

3.5

L

175

235

235

80

109

W

160(64)

93(35)

40

14.6

9.5

D

152.4

152.4

116

30.4

19

( ):使用表面照明

PH-A14 單位

倍率

10X

20X

50X

100X

視場范圍

35.6

17.3

7.12

3.56

L

235

235

80

109

W

93

40

14.6

9.5

D

130

116

30.4

19

選件：

172-145：5X投影鏡頭組*

172-384：10X投影鏡頭組

172-173：20X投影鏡頭組*

172-165：50X投影鏡頭組*

172-166：100X投影鏡頭組*

172-012：20X投影鏡頭組**

172-013：50X投影鏡頭組**

172-014：100X投影鏡頭組**

172-133：垂直表面照明裝置

172-116：標準刻度尺（50mm）

172-117：標準刻度尺（2″）

172-118：讀數尺（200mm）

172-161：讀數尺（300mm）

172-119：讀數尺（8″）

172-162：讀數尺（12″）

932105：罩面圖套裝（12片）

172-286：綠色濾光片

512305：鹵素?zé)襞荩?4V,150W）

12BAA637：鹵素?zé)襞荩?4V,200W）*

172-142：中心架

172-143：中心架提升裝置

172-144：旋轉夾鉗（最大工件直徑：60mm）

172-234:帶夾鉗的V型塊（最大工件直徑：50mm）

172-132：垂直支架

172-001：修整鋸片測量夾具

172-002：切削鋸片測量夾具

*僅適于PH-3515F

**僅適于PH-A14

性能參數：

型號

PH-3515F

PH-A14

貨號

172-847*

172-810**

XY工作臺行程范圍

254×152mm

200×100mm

測量方法

線性編碼器

線性編碼器

快速釋放機制

X軸

——

XY工作臺面尺寸

450×146mm

407×153mm

旋轉功能

±10°

——

最大工作臺載重

45kg

45kg

備注

——

——

*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,CEE適于BS,CED適于CEE,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V

注：D和E與CE不兼容

**為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,D適于CEE,E適于BS,無后綴適于JIS/100V

尺寸圖片：單位
