Formtracer(表面粗糙度/輪廓測量裝置)SV-C3100/SV-C4100

525系列-表面粗糙度/輪廓測量?jī)x

日本三豐品牌 MITUTOYO 525-426-2 表面粗糙度測量?jī)x

特點：

1、大幅提高的驅動速度（X軸：80mm/s,Z2軸立柱：20mm/s）進一步減少了總的測量時間。

2、為了長時間保持橫向線性規格，三豐公司采用極堅硬的陶瓷導軌，既抗老化又經久耐磨。

3、驅動器（X軸）和立柱（Z2軸）均配備了高精度線形編碼器（其中Z2軸上為ABS型）。因此，在垂直方向?qū)π】走B續自動測量、對較難定位部件的重復測量精度得以提高。

表面粗糙度測量：

1、直線度：±（0.05+0.001L）µm*，專用于需要高精度測量的工件

*S4型、H4型、W4型；L為驅動長度

2、符合JIS’82/’94/’01,ISO,ANSI,DIN,VDA等表面粗糙度的國際標準。

3、標準配置：高精度測頭（0.75mN/4mN測力），分辨率高至0.0001µm。

自動測量：

在與CNC機型配套使用的眾多外設選件的支持下，可實現自動測量。

輪廓驅動測量：

X軸精度：±（0.8+0.01L）µm*

Z1軸精度：±（0.8+I0.5HI/25）µm*

專用于需要高精度測量的工件。 *SV-C4100S4型、H4型、W4型；L為驅動長度,H為測量高度

SV-C4100系列的輪廓驅動器配備了激光全息測微計測頭，Z1軸寬/窄范圍均能達到極高的精度和分辨率。

基本技術參數：

基座尺寸（W×H）：600×450mm或1000×450mm

基座材料：花崗巖

重量

主機：140Kg（S4）, 150Kg(H4), 220Kg(W4),140Kg(S8), 150Kg(H8), 220Kg(W8)

控制器：14Kg

遙控箱：0.9Kg

電源：100-240VAC±10%,50/60Hz

能耗：400W（主機）

輪廓測量技術參數：

X軸

測量范圍：100mm或200mm

分辨率：0.05µm

長度基準：反射型線性編碼器

驅動速度： 0-80mm/s外加手動

測量速度：0.02-5mm/s

直線度： 0.8µm/100mm 2µm/200mm（長型檢測器） *以X軸為水平方向上

直線位移： ±（1+0.01L）µm （SV-C3100S4,H4,W4）

精度（20℃時）：±（0.8+0.01L）µm （SV-C4100S4,H4,W4）

±（1+0.02L）µm （SV-C3100S8,H8,W8）

±（0.8+0.02L）µm （SV-C4100S8,H8,W8） *L為驅動長度

傾角范圍：±45°（帶有X軸傾斜單位）

Z2軸（立柱）

垂直移動： 300mm或500mm

分辨率：1µm

長度基準：ABSOLUTE線性編碼器

驅動速度：0-20mm/s外加手動

Z1軸（檢測器）：

測量范圍：±25mm

分辨率：0.2µm（SV-C3100）,0.05µm(SV-C4100)

刻度：線性編碼器(SV-C3100),激光全息測微計（SV-C4100）

直線位移：±（2+I4HI/100）µm （SV-C3100）

精度（20℃時）：±（0.8+I0.5HI/25）µm （SV-C4100） *H：基于水平位置的測量高度

測針上/下運作：弧形移動

測針方向：向上/向下

測力：30mN

跟蹤角度：向上77°，向下87°（使用配置的標準測頭，依表面粗糙度而定）

測針針尖：尖端半徑25µm，硬質合金尖端

表面粗糙度測量技術參數：

X1軸

測量范圍：100mm或200mm

分辨率：0.05µm

長度基準：線性編碼器

驅動速度： 0-80mm/s外加手動

移動方向：向后

直線度： ±（0.05+1L/1000）µm （S4,H4,W4） 0.5µm/200mm （S8,H8,W8）

Z2軸（立柱）

垂直移動： 300mm或500mm

分辨率：1µm

長度基準：ABSOLUTE線性編碼器

驅動速度：0-20mm/s外加手動

檢測器：

范圍/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm(使用測頭選件時，最大可達2400µm)

測力：4mN或0.75mN（低測力型）

測針針尖：金剛石，90°/5µmR （60°/2µmR：低測力型）

類型：差動電感式

任選軟件：

FORMTRACEPAK V5

使用該軟件可以控制馬達驅動的Y軸工作臺和旋轉臺選件，從而實現自動測量。使用該軟件還可以進行輪廓評估，這項評估包括對級差，角度，深度，面積和其他基于表面粗糙度數據的特性進行分析。另外，還可以通過設置打印格式建立原始檢測證書，以適應不同的需求。

性能參數：

型號

SV-C3100S4

SV-C3100S4

SV-C3100H4

SV-C3100H4

SV-C3100W4

SV-C3100W4

貨號（mm）

525-421*-1

525-421*-2

525-422*-1

525-422*-2

525-423*-1

525-423*-2

貨號（inch）

525-431*-1

525-431*-2

525-432*-1

525-432*-2

525-433*-1

525-433*-2

型號

SV-C4100S4

SV-C4100S4

SV-C4100H4

SV-C4100H4

SV-C4100W4

SV-C4100W4

貨號（mm）

525-461*-1

525-461*-2

525-462*-1

525-462*-2

525-463*-1

525-463*-2

貨號（inch）

525-471*-1

525-471*-2

525-472*-1

525-472*-2

525-473*-1

525-473*-2

X1軸測量范圍

100mm

100mm

100mm

100mm

100mm

100mm

檢測器測力

0.75mN

4mN

0.75mN

4mN

0.75mN

4mN

垂直移動

300mm電動立柱

500mm電動立柱

500mm電動立柱

花崗巖基座尺寸（W×D）

610×450mm

610×450mm

1000×450mm

尺寸（主機W×D×H）

1005×575×966mm

1005×575×1176mm

1408×575×1176mm

重量（主機）

140Kg

150Kg

220Kg

型號

SV-C3100S8

SV-C3100S8

SV-C3100H8

SV-C3100H8

SV-C3100W8

SV-C3100W8

貨號（mm）

525-426*-1

525-426*-2

525-427*-1

525-427*-2

525-428*-1

525-428*-2

貨號(inch)

525-436*-1

525-436*-2

525-437*-1

525-437*-2

525-438*-1

525-438*-2

型號

SV-C4100S8

SV-C4100S8

SV-C4100H8

SV-C4100H8

SV-C4100W8

SV-C4100W8

貨號（mm）

525-466*-1

525-466*-2

525-467*-1

525-467*-2

525-468*-1

525-468*-2

貨號（inch）

525-476*-1

525-476*-2

525-477*-1

525-477*-2

525-478*-1

525-478*-2

X1軸測量范圍

200mm

200mm

200mm

200mm

200mm

200mm

檢測器測力

0.75mN

4mN

0.75mN

4mN

0.75mN

4mN

垂直移動

300mm電動立柱

500mm電動立柱

500mm電動立柱

花崗巖基座尺寸（W×D）

610×450mm

610×450mm

1000×450mm

尺寸（主機W×D×H）

1005×575×966mm

1005×575×1176mm

1408×575×1176mm

重量（主機）

140Kg

150Kg

220Kg

*為區分交流電源電纜，在貨號后加上以下后綴：

“mm”類型：A適于UL/CSA,C適于JIS（適于臺灣地區），D適于CEE,DC適于中國，K適于EK

“inch”類型：A 適于UL/CSA,D適于CEE,E適于BS,DC適于中國，無后綴適于JIS/100V（適于臺灣地區）

產品展示

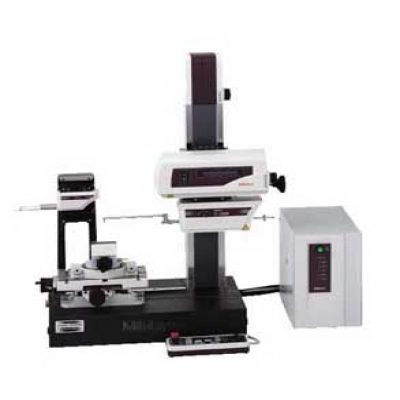

三豐Mitutoyo表面粗糙度測量?jī)xO525 426 2
